一、核心概念铺垫：悬链抛丸机与喷涂工艺的作用

模块	核心作用	关键优势	适用场景（工件表面需求）
悬链抛丸机	利用高速钢丸 / 钢砂冲击工件表面，去除锈蚀、氧化皮、焊渣，同时形成均匀粗糙度（增强涂层附着力）	1. 自动化输送，无需人工转运； 2. 清理彻底，表面粗糙度可控； 3. 适配复杂工件（如框架、壳体）	工件表面有氧化层、锈蚀，需提升涂层附着力
喷涂工艺	通过喷枪将涂料（油漆 / 粉末）均匀覆盖工件表面，形成防护层（防腐蚀、耐磨）或装饰层	1. 涂层均匀，外观一致性高； 2. 可根据需求选择涂料类型（如防锈漆、粉末涂料）； 3. 自动化喷涂精度高	工件需防腐蚀、延长寿命，或需美观外观

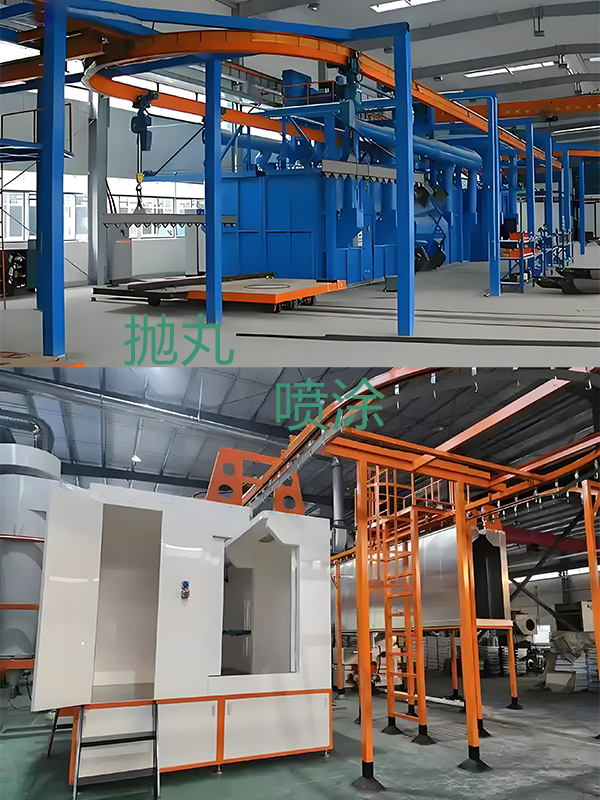

二、悬链抛丸机 + 喷涂工艺的流水线核心组成

1. 核心纽带：悬链输送系统

• 功能：承载工件连续移动，将工件依次送入各工艺单元，是流水线的 “血管”。
• 关键参数：
  • 输送速度：可调节（0.5-5m/min），需与抛丸时间、喷涂时间、固化时间匹配（如抛丸需 3 分钟，则悬链速度需确保工件在抛丸室停留 3 分钟）；
  • 承重能力：根据工件重量选择（轻型 50kg 内用单链，重型 100-500kg 用双链 / 倍速链）；
  • 轨道布局：可设计为 “直线型”（短流程）或 “环形”（长流程、多工位循环）。

2. 预处理单元：悬链抛丸清理室

• 核心组件：抛丸器（产生高速弹丸）、弹丸循环系统（钢丸回收 - 筛选 - 再利用）、除尘系统（收集抛丸产生的粉尘，避免污染后续工序）、密封室体（防止弹丸飞溅和粉尘外溢）。
• 作业流程：
  1. 工件随悬链进入密封抛丸室；
  2. 多组抛丸器从不同角度喷射钢丸（直径 0.5-2mm，根据表面粗糙度需求选择）；
  3. 弹丸冲击工件表面，去除锈蚀 / 氧化皮，形成均匀麻面；
  4. 弹丸经底部漏斗回收，筛选后重新进入抛丸器（钢丸利用率达 90% 以上）；
  5. 除尘系统通过负压吸走粉尘，排放浓度符合环保标准（≤10mg/m³）。

3. 表面活化单元：预处理槽（提升涂层附着力）

• 典型流程：除油槽（碱性除油剂，50-60℃，去除油污）→ 水洗槽（清水冲洗残留除油剂）→ 磷化槽（锌系磷化，形成 5-10μm 磷化膜，增强涂层附着力）→ 纯水洗槽（去除磷化残留，避免涂层缩孔）。
• 特殊适配：若工件为铝合金，需替换为 “无铬钝化槽”（避免磷化腐蚀铝材）；若为不锈钢，可简化为 “除油 + 水洗”（不锈钢表面本身易附着涂层）。

4. 干燥单元：热风烘干炉

• 参数：温度 80-120℃，烘干时间 10-15 分钟（根据工件大小调整）；
• 加热方式：小型流水线用电加热（控温精准），大型流水线用燃气加热（成本低，适合高产能）；
• 核心要求：烘干后工件表面含水率≤1%，无水印。

5. 核心工艺单元：喷涂室（喷漆 / 喷粉）

喷涂类型	核心设备	作业特点	环保要求
喷漆	喷漆房（密封）、自动喷枪（静电喷枪 / 机器人喷枪）、漆雾过滤系统（活性炭 + 水帘）	涂层薄（20-50μm），颜色丰富，适合外观件	需处理 VOCs（挥发性有机物），需配置活性炭吸附 + 催化燃烧装置
喷粉	喷粉房（回收型）、静电喷粉枪、粉末回收系统（滤芯 + 旋风分离器）	涂层厚（60-120μm），耐腐蚀性强，适合结构件	无 VOCs 排放，粉末回收率达 95% 以上（未附着的粉末可回收再用）

6. 固化单元：高温固化炉（涂层成型）

• 喷漆固化：温度 60-80℃，时间 30-60 分钟（溶剂型漆）；若为水性漆，温度 120-150℃，时间 20 分钟（加速水分蒸发和树脂交联）；
• 喷粉固化：温度 180-220℃，时间 15-25 分钟（粉末涂料熔融 - 流平 - 固化，形成致密涂层）；
• 控温精度：炉内温差≤±5℃（避免局部涂层过烤发黄或未固化）。

7. 后处理与检验单元

• 冷却：固化后的工件温度较高（80-120℃），需通过 “强制冷却段”（风机吹冷）或 “自然冷却区” 降温至室温；
• 检验：人工或自动化设备检测涂层质量（膜厚仪测厚度、划格法测附着力、盐雾试验测耐腐蚀性）；
• 下料：合格工件随悬链输送至下料区，人工或机械手取下；不合格工件标记后返工（如涂层瑕疵可打磨后重新喷涂）。

8. 控制中枢：PLC 自动化系统

• 实现 “悬链速度 - 抛丸时间 - 烘干温度 - 喷涂参数 - 固化时间” 的联动匹配；
• 配备触摸屏，可实时监控各单元运行状态（如抛丸器电流、固化炉温度），故障时自动报警；
• 支持数据存储（如生产数量、工艺参数记录），便于质量追溯。

三、流水线的核心优势（对比传统 “分散作业”）

1. 效率提升 300% 以上：以汽车车架为例，传统分散作业需 4-5 小时 / 件，流水线仅需 1 小时 / 件，单日产能可达 500-1000 件（根据流水线长度调整）；
2. 涂层附着力提升 50%：抛丸形成的粗糙度 + 磷化预处理，使涂层附着力达 “划格法 0 级”（最高级，无涂层脱落），盐雾测试时间从传统的 200 小时提升至 500 小时以上；
3. 人工成本降低 60%：传统工艺需 6-8 人（抛丸 2 人、预处理 2 人、喷涂 2 人、检验 2 人），流水线仅需 2-3 人（上料 1 人、检验 1 人、设备巡检 1 人）；
4. 环保达标：集成除尘、漆雾过滤、VOCs 处理系统，避免粉尘和废气无组织排放，符合国家《大气污染物综合排放标准》。

四、典型应用场景

• 汽车行业：车架、轮毂、车桥、悬挂系统（需防腐蚀 + 耐磨）；
• 工程机械：挖掘机臂、装载机铲斗、塔吊结构件（需耐冲击 + 耐候）；
• 五金家电：配电柜壳体、暖气片、空调外机壳（需防氧化 + 美观）；
• 钢结构：厂房立柱、桥梁连接件、集装箱箱体（需长期防腐蚀）。

五、流水线设计与运行的注意事项

1. 工艺参数匹配是关键：悬链速度需与各单元时间匹配（如抛丸需 3 分钟，则悬链速度 = 抛丸室长度 / 3 分钟），否则易出现 “清理不彻底” 或 “涂层未固化”；
2. 设备维护需定期：
   • 抛丸机：每周检查抛丸器叶片磨损（磨损超 3mm 需更换，否则影响清理效果）；
   • 喷涂室：每日清理喷枪喷嘴（避免堵塞导致涂层不均）；
   • 悬链系统：每月润滑轨道和链条（避免卡顿）；
3. 环保合规不可忽视：喷漆流水线需定期更换活性炭（每 3-6 个月），喷粉流水线需定期清理回收滤芯（每 1 个月），避免环保超标；
4. 工件适配性：工件尺寸需与各单元室体匹配（如抛丸室宽度需比工件宽 200mm 以上，避免弹丸撞击室体）；若工件为异形件（如复杂管路），需在悬链上定制夹具（确保工件在输送中不晃动）。
