一、类型与结构特色

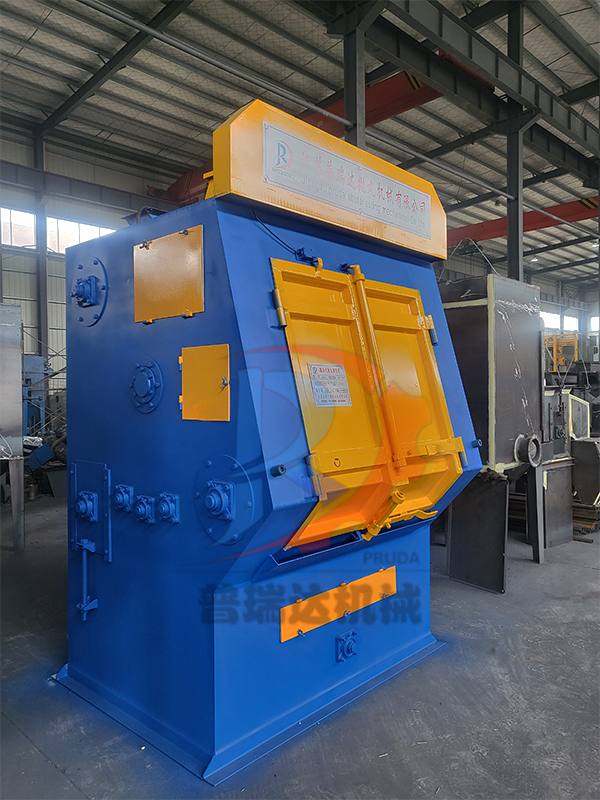

• 类型意义：Q 代表抛丸机，32 表示履带式结构，10 通常指抛丸器叶轮直径为 10cm（部分厂家标注为 100mm）。
• 中心结构：由整理室、橡胶履带（或高锰钢履带）、抛丸器、弹丸循环体系、除尘体系等组成。履带端盘直径 φ1000mm，经过正回转完成工件翻滚整理与卸料。
• 耐磨规划：整理室选用 Mn13 护板（寿命 3-5 年），橡胶履带布有小孔便于弹丸回收，且运行噪音低，保护工件防止磕碰。

二、技术参数与功能

• 处理才能：
  • 工件单件分量：30-50kg（最大 150kg），滚筒载分量 600-800kg。
  • 生产率：灰铸件 2000-5000kg/h，合适批量生产。
• 抛丸体系：
  • 抛丸器类型 Q034，叶轮直径 Φ420mm，转速 2400r/min，抛丸量 250kg/min，功率 15kW。
  • 弹丸回收率＞95%，经过螺旋运送器、提高机、分离器完成循环。
• 动力与能耗：总功率约 21kW（不含除尘），配套除尘器风量 3000-3500m³/h。

三、工作原理与流程

1. 整理进程：工件随履带翻转，抛丸器将弹丸高速抛射到工件外表，去除杂质并强化外表。弹丸经过履带小孔落入底部，经筛分、分离后循环使用。
2. 除尘体系：粉尘由风机吸入袋式除尘器，过滤后清洁空气排放，灰尘定期整理。
3. 主动化装备：可选配主动上下料体系（如机械臂），完成整线集成，卸料时回转履带即可。

四、应用领域

• 典型职业：机床、汽车、绷簧、铸造、热处理等职业，用于齿轮毛坯、阀门、冲压件等外表处理。
• 工艺价值：
  • 铸件整理后节约机加工时刻，保护刀具；非加工面涂漆附着力提高，延伸使用寿命。
  • 适用于需强化外表的零件（如绷簧），提高抗疲劳功能。

五、价格与采购主张

• 市场价格：
  • 一般装备：6-9 万元。
  • 主动上下料装备：8-11 万元，合适批量生产场景。
• 供应商推荐：
  • 苏州本地：苏州鑫瑞合智能设备有限公司、江苏普瑞达抛丸机械有限公司，供给定制化解决计划及售后支撑。
  • 其他地区：青岛东恒祥、郑州基实等厂家，可供给橡胶履带或高锰钢履带版别。

六、操作与保护关键

• 安装调试：需固定提高机与整理室接口，查看履带松紧度，空转测试 1 小时以上。
• 安全标准：
  • 抛丸器未停转时制止开门，防止弹丸飞溅。
  • 定期查看护板磨损，定向套磨损超过 10mm 需替换。
• 日常保护：
  • 整理室底部杂物，查看履带跑偏；除尘器灰箱每 2 小时振打清灰。
  • 弹丸循环体系需每月整理筛网，防止阻塞。

七、选型注意事项

• 工件匹配：单件分量需＜150kg，防止过载；需承认工件是否合适磕碰（如软金属主张用橡胶履带）。
• 环保要求：需配套脉冲滤筒除尘器，确保排放契合国家标准。
• 扩展性：如需主动化产线，优先选择带主动上下料接口的类型（如 Q3210AF）。
